3DCS 是美国 DCS 公司研发、全球市场占有率第一的三维装配公差仿真分析工业软件，国内由 ETA（迪艾）独家总代理，主打全 CAD 内嵌式三维尺寸偏差仿真、公差堆叠、装配工艺模拟，是尺寸工程数字化核心工具，从设计前端预判装配间隙、错装、尺寸超差问题，替代传统 2D 手工公差校核。
一、产品定位与核心价值 3DCS 立足产品研发前期（概念 / 详细设计阶段），在开模、试制前做虚拟装配仿真，核心价值：
1. 前置质量管控：在数模阶段发现公差不合理，避免量产返工、模具返修、零件报废；
2. 公差优化降本：放宽非关键尺寸公差、收紧关键配合公差，平衡加工成本与装配品质；
3. 问题溯源：量化每个零件公差对最终装配偏差的贡献率，快速定位尺寸不良根源；
4. 缩短研发周期：减少物理样车 / 样机试制次数，压缩新品上市周期。

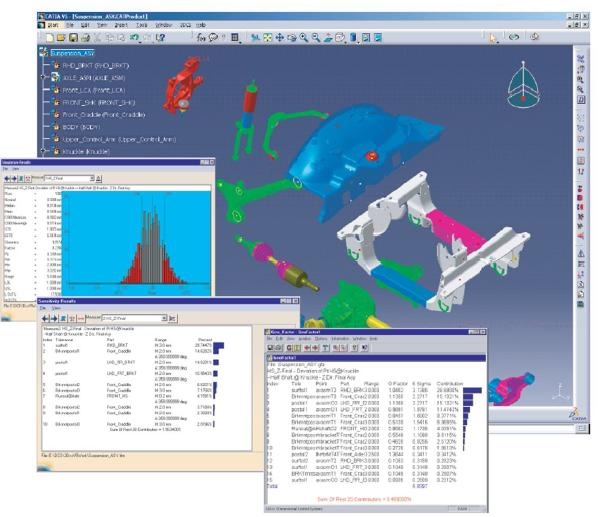

二、适配 CAD 平台（全内嵌式，无需转档）无缝嵌入主流三维 CAD，直接在原生软件内建模分析：1.CATIA V5/V6/3DEXPERIENCE（汽车行业最常用）2.SolidWorks、NX UG、Creo(ProE)、AutoCAD- 优势：复用原有数模、GD&T 形位公差，数据同源无转换误差。
三、核心基础功能（标准版 Variation Analyst）

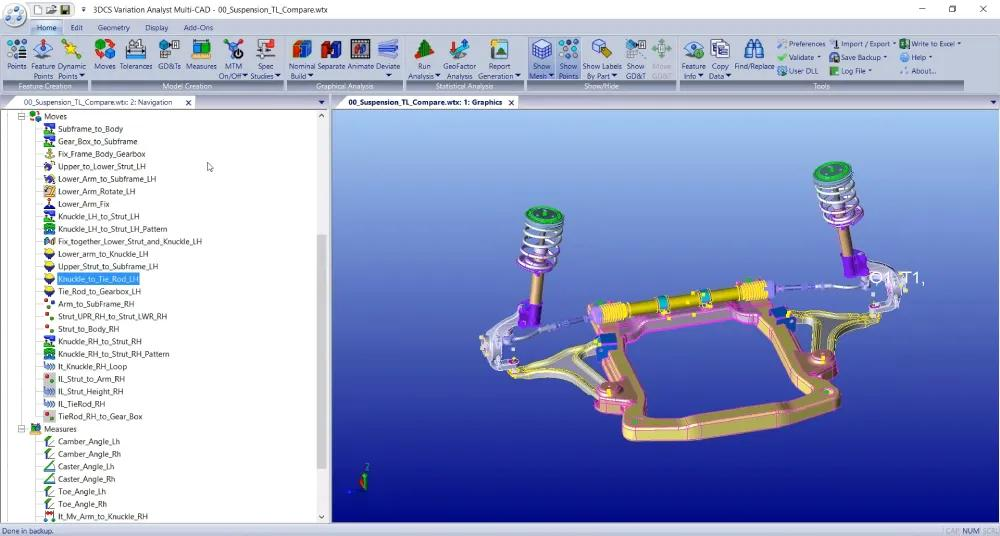

1. 四大建模要素（3DCS 建模标准） 零件几何 + 装配顺序 + 公差定义 + 测量目标，构成完整仿真模型
• 公差录入：自动读取 CAD 标注 GD&T（尺寸公差、形位公差：位置度、面轮廓、垂直度等），也可手动自定义公差分布（正态 / 均匀 / 三角分布）；

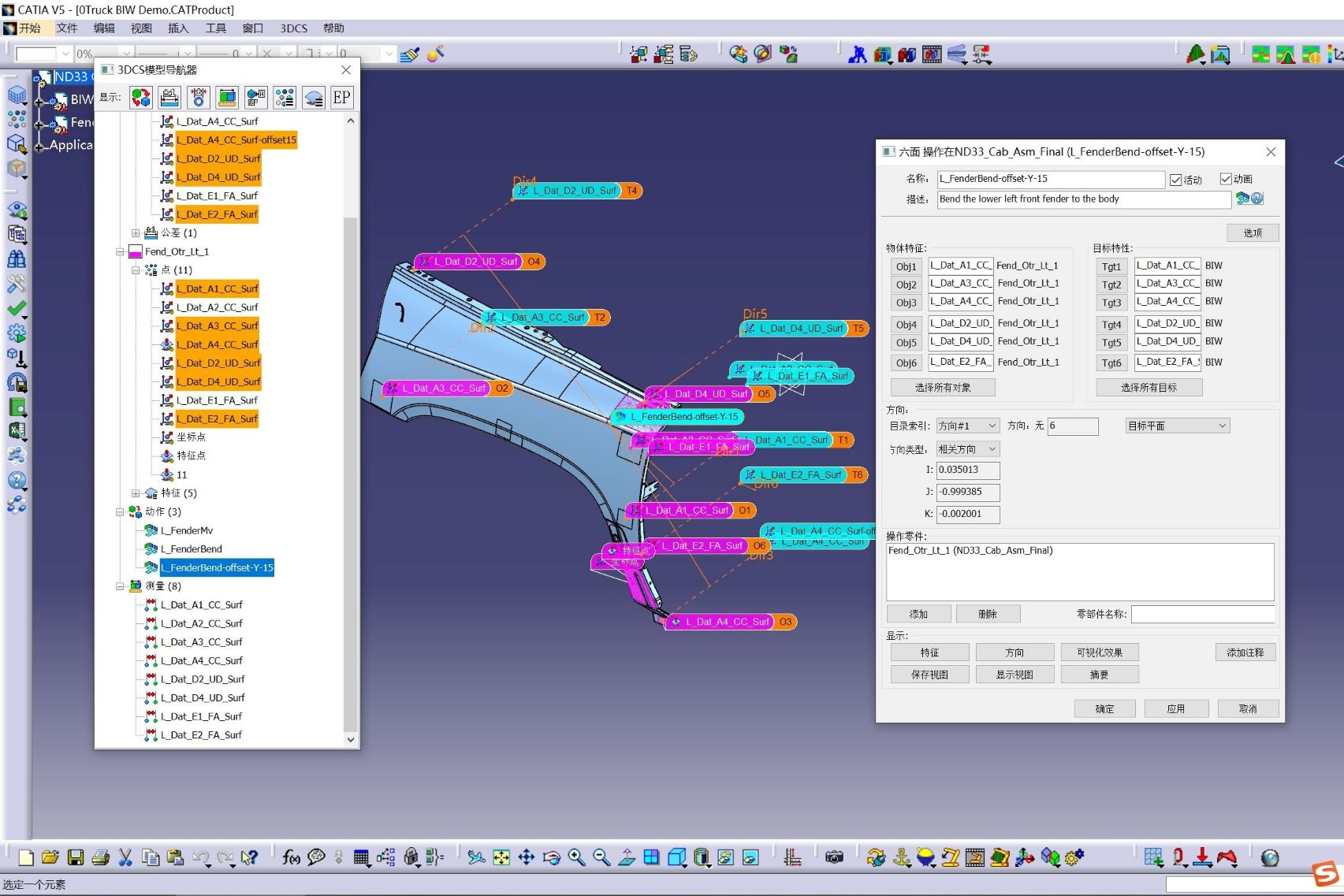

• 装配定义：模拟真实工装夹具、定位基准、装配工序、卡扣 / 螺栓连接、多工位分步装配；
• 测量设定：自定义装配间隙、面差、孔位同轴度、总长等关键 CTQ 尺寸（关键质量特性）。
2. 三大经典分析算法
1. 极值法（Worst Case）：极限最差工况校核，适合严苛军工 / 精密医疗器械；
2. 均方根法 RSS：统计线性公差堆叠，快速粗略评估；
3. 蒙特卡洛仿真（核心）：数万次随机抽样虚拟装配，输出测量值正态分布直方图、合格率，最贴近真实量产波动，行业首选算法。
3. 结果输出能力
• 数据：各零部件公差贡献占比表（红黄绿预警），直观看到哪个零件是偏差元凶；
• 可视化：3D 模型彩色变形云图，直观查看零件偏移方向；
• 报告：自动生成 Excel/PDF 尺寸工程分析报告，对接研发、工艺、质量部门。
四、高级增值模块（按需选配）
1. FEA-CAM（柔性体分析）：联合有限元，模拟钣金、塑料件受装配力产生的变形偏差（车门、保险杠、内饰件必备）；
2. AAO（公差自动优化）：软件自动迭代优化整套零件公差，在满足装配合格率前提下最大化放宽公差、降低机加成本；
3. SpecStudy（基准 / 公差敏感度研究）：对比不同基准方案、不同公差方案的装配效果，优选设计方案；
4. QDM（实测数据对标）：导入三坐标实测数据，虚拟仿真和实物测量对标，反向修正数模公差。
五、主流应用行业
1. 汽车（最大应用领域）：整车白车身、车门、保险杠、车灯、底盘悬架、电池包、内饰件、变速箱；
2. 航空航天：机身钣金装配、发动机结构件、精密工装；
3. 医疗器械：精密植入件、手术器械（高精度公差管控）；
4. 3C 电子 / 家电：手机壳体、笔记本结构、空调外壳、精密减速器；
5. 通用机械：液压阀体、齿轮箱、精密自动化夹具。
六、落地应用流程（尺寸工程全流程） 数模设计→3DCS 建模仿真→公差优化修改 CAD→输出公差规范→图纸下发生产→量产实测对标，形成闭环尺寸管控。
七、软件版本与硬件环境
• 最新稳定版：3DCS V8.X；
• 系统：Windows 10/11 64 位；
• 推荐配置：I7 / 志强 CPU、32G 内存、专业制图显卡（NVIDIA Quadro），大型整车仿真推荐 64G 以上内存 DCS Quality Solutions 。
八、对标优势 对比传统手工 2D 公差链、同类公差软件：
1. 真正三维全维度仿真，考虑空间多方向偏差，2D 堆叠无法模拟；
2. CAD 原生集成，行业生态最完善，车企、主机厂标准化标配；
3. 柔性体 + 刚体全覆盖，兼顾刚性机加件与弹性钣金 / 塑胶件。
QDMWEB QI是 DCS（Dimensional Control Systems）公司推出的新一代云端 / 本地部署的企业级质量智能平台，专为制造业设计，用于测量数据整合、统计过程分析、合规报告与质量闭环管理，覆盖产品全生命周期质量管控DCS Quality SolutionsDCS Quality Solutions。

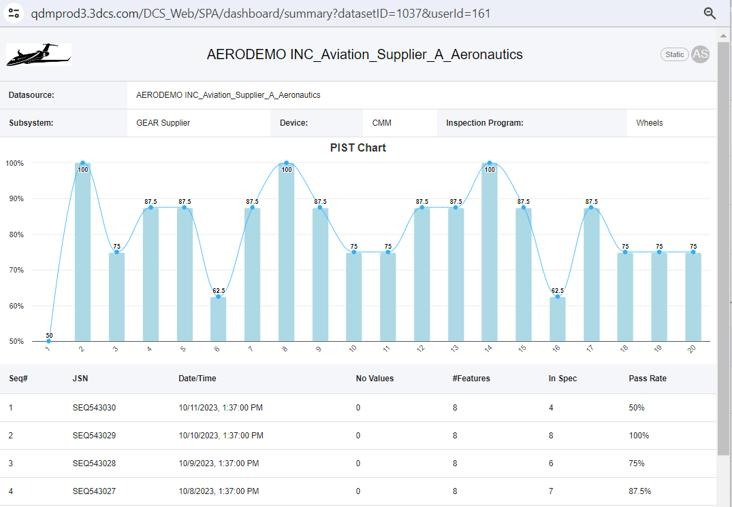

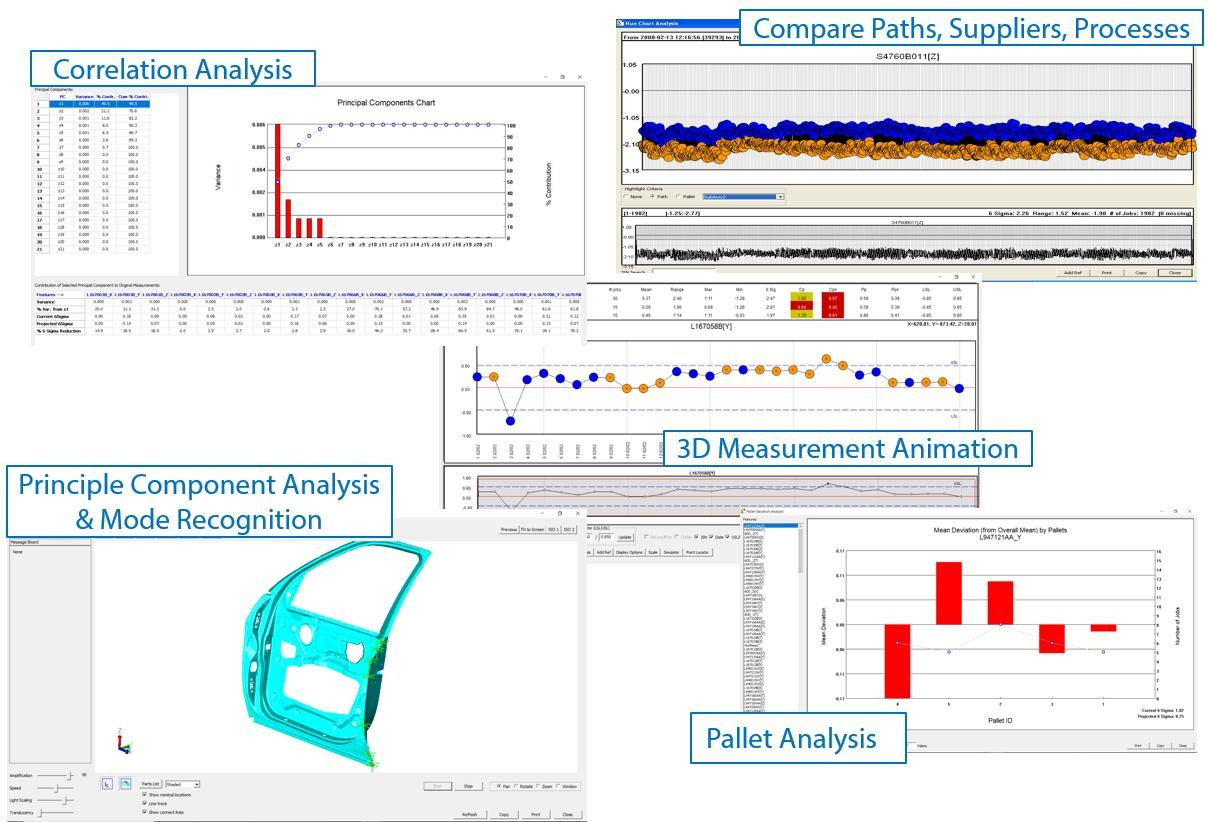

系统可无缝对接三坐标、激光扫描仪、影像仪等主流检测设备，自带标准化数据转换器，支持原始检测数据、CAD 模型、Excel 及手动录入，自动统一数据格式，消除信息孤岛DCS Quality SolutionsDCS Quality Solutions。内置强大的 SPC 统计工具，可实时生成趋势图、控制图、直方图与工艺能力分析（Cp/Cpk/Ppk），助力快速识别波动与异常DCS Quality SolutionsDCS。

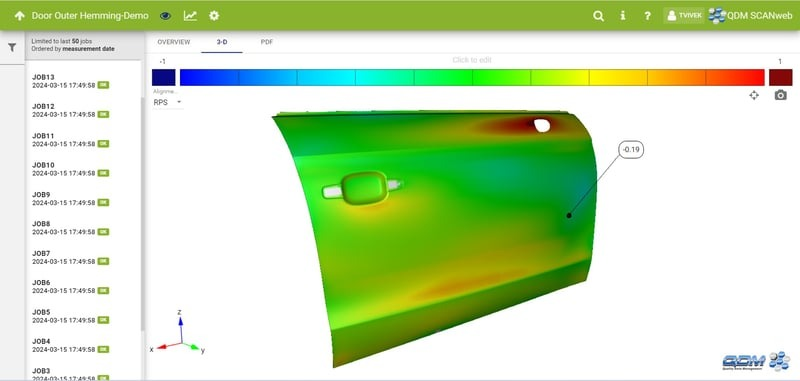

集成 QDM QualityScan 模块，支持 3D 点云数据可视化与 CAD 比对，以彩色云图直观显示零件偏差位置与程度，无需额外软件即可完成扫描数据分析。内置 FAIR、PPAP、APQP、CAPA 等行业标准模板，可一键生成合规报告并支持自定义报表，满足汽车、航空航天、医疗等行业严苛要求。
提供可配置的企业级看板与实时监控，按工厂、产线、工序、关键特性多维度追溯质量数据，支持跨站点数据集中管理与协同决策DCSmetrologicdcs.com。深度集成 DCS 自家 3DCS 公差分析软件及主流 PLM 系统，打通设计、制造、测量与质量闭环，开放 API 便于与企业现有工具链集成DCS Quality Solutions。
作为全面重构的新版本，QDMWEB QI 采用现代化界面，增强文档管理与工作流自动化能力，兼顾易用性与企业级安全与扩展性，助力企业实现数据驱动的质量持续改进DCS Quality Solutions。
|
|
* | |
* | |
* | |
* | |
